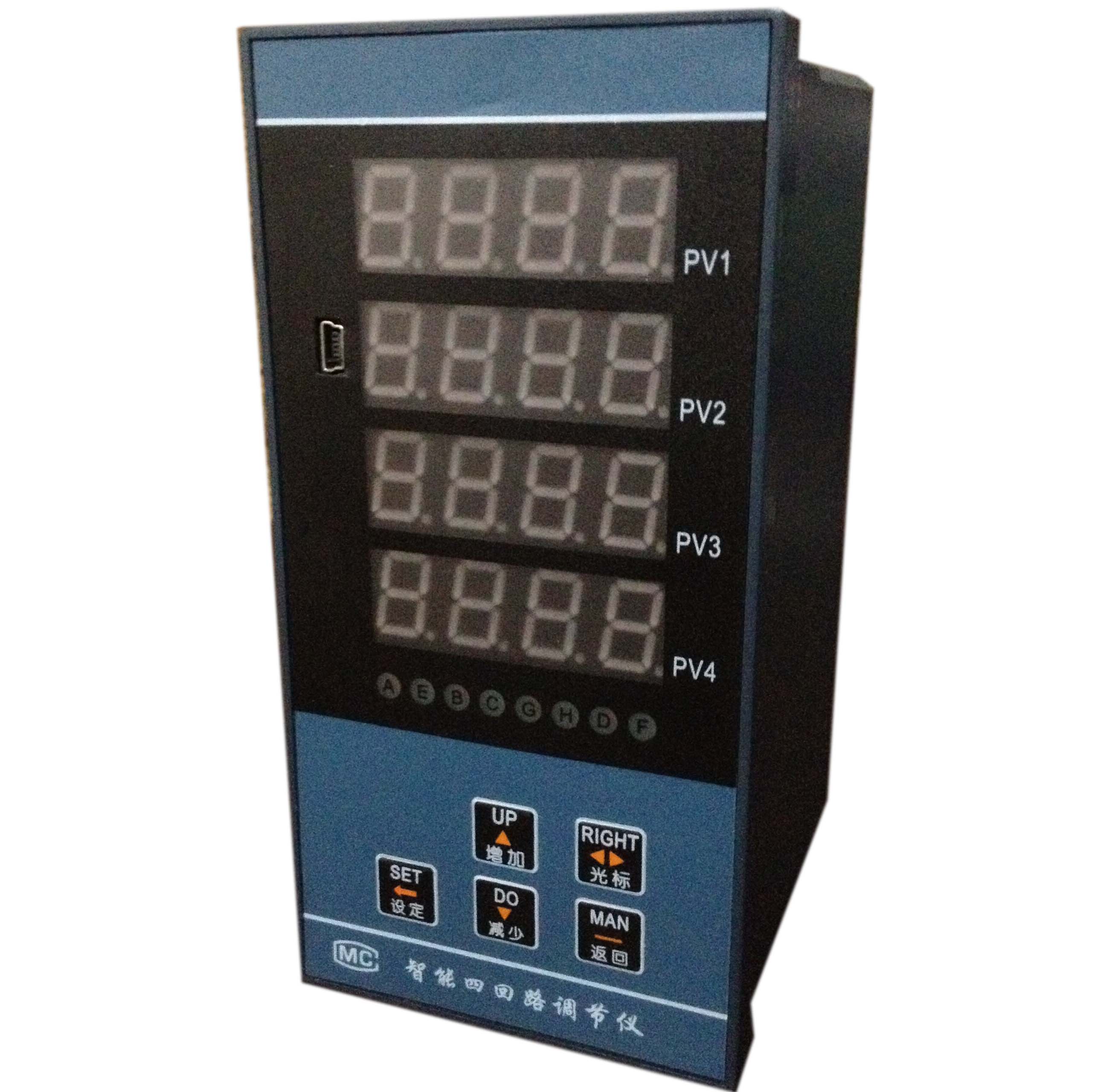

产品概述：HAKK-404四通道显示调节仪与各类传感器、变送器配合使用，可同进对多路温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集及通讯。

产品特点：HAKK-404 四通道显示调节仪具有自动校准和人工校准功能，多重保护、隔离设计、抗干扰能力强、可靠性高，良好的软件平台，具备二次开发能力，以满足特殊的功能要求，先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升能非常方便。

主要技术指标：

基本误差：0.5%FS或0.2%FS± 1个字
分 辨 率：1/20000、14位A/D转换器
显示方式：四排四位LED数码分别同时显示
采样周期：0.5S
报警输出：每个通道可分别带一个报警，报警方式、报警灵敏度可设置，继电器输出触点容量AC220V/1A
变送输出：每个通道可分别带4～20 mA、0～10 mA、1～5V、0～5V隔离输出
精 度：±0.1%FS，12位D/A
通讯输出：接口方式—隔离串行双向通讯接口RS485/RS422/RS232/Modem
波特率—300～9600bps内部自由设定
馈电输出：DC24V/50 mA
电 源：开关电源85～265VAC 功耗4W以下
外型尺寸： 80×160×125mm（竖式）

 型号说明

型谱

说明

HAKK -404

四通道显示调节仪

外型尺寸

A

横式160×80×125mm

A/S

竖式80×160×125mm

第一通道输出方式

B1

继电器报警输出

X1

模拟量变送输出

第二通道输出方式

B2

继电器报警输出

X2

模拟量变送输出

第三通道输出方式

B3

继电器报警输出

X3

模拟量变送输出

第四通道输出方式

B4

继电器报警输出

X4

模拟量变送输出

通讯输出

P

微型打印机

R

串行通讯RS232

S

串行通讯RS485

供电输出

220VAC供电

W

DC24V供电

第一通道输入信号

1Sn

见输入类型表

第二通道输入信号

2Sn

见输入类型表

第三通道输入信号

3Sn

见输入类型表

第四通道输入信号

4Sn

见输入类型表

型号举例：HAKK-40B1B2X3X4V24_4-20、HAKK-404四通道显示调节仪，四通道输入信号均为4～20mA ，第一、第二通道分别带1个报警控制输出，第三、第四通道带模拟量变送输出，带DC24V馈电输出，供电电源200VAC。
