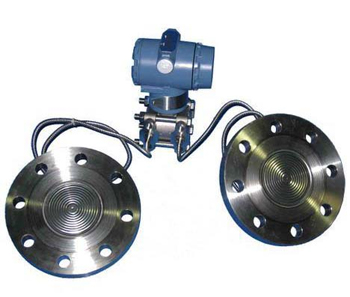

双法兰液位计

关键字:双法兰,远传装置,差压测量

产品概述

       HAKK-3851DP双法兰液位计带上远传密封装置后,它仍具有HAKK-3851GP压力变送器的各种特点。可与HART手操器相互通讯,通过它进行设定,监控。提供多种结构材料,远传闭门装置组件焊接结构,可靠性强。充液腔低容积设计,减少温度影响,根据用户要求内充DC200系列硅油,使用温度-40~+149℃;高温硅油使用温度-20~+315℃。HAKK-3851DP双法兰液位计可避免被测介质直接和变送器的隔离膜片接触,这种测量方法适用于下述几种情况:

1)被测介质对变送器接头和敏感元件有腐蚀作用;

2)需要将高温被测介质与变送器隔离;

3)被测介质中有固体悬浮物或高手粘度介质易堵塞变送器接头和压力室;

4)被测介质用引压管引出固化或结晶;

5)更换被测介质需要冲洗而不容交混;

6)测量头必须保持卫生,严禁污染。



HAKK-3851DP双法兰液位计 远传装置形式有四种:

1)1199PFW型扁平式远传装置(标准3″,工作压力2.5MPa)

2)1199RTW型螺纹安装式远传装置(最大工作压力10MPa

3)1199RFW型法兰安装式远传装置

4)1199EFW型插入筒式远传装置(标准3,工作压力2.5MPa

选型表

HAKK-3851DP
双法兰液位计

3
0-1~6KPa
4
0-6~40KPa
5
0-40~250KPa
6
0-0.16~1.0MPa
7
0-0.4~2.5MPa
8
0-1.6~10.0MPa
9
0-4.0~25MPa
0
0-6.0~40MPa

代码
输出
E
非智能型(4-20mA输出)
S
智能型(HART协议)
J
智能开方型

代号
结构材料
法兰和接头
排气/排液阀
隔离膜片
灌充液体
22
316不锈钢
316不锈钢
316不锈钢
硅油
23
316不锈钢
316不锈钢
哈氏合金C
24
316不锈钢
316不锈钢
蒙乃尔
25
316不锈钢
316不锈钢
33
哈氏合金C
哈氏合金C
哈氏合金C
35
哈氏合金C
哈氏合金C
44
蒙乃尔
蒙乃尔
蒙乃尔

代号
选项
M1
0-100%线性指示表
M2
LED数字显示表
M3
LCD显示器
B1
管装弯安装板
B2
板装弯安装板
B3
管装平安装板
C0
1/2-14NPT锥管内螺纹接头
C1
1/2-14NPT引压接头后部焊接引压管Ф14
C2
丁字形螺纹接头M20×1.5
d
隔爆型dⅡBT4
i
本安型iaⅡCT6

 订货须知:

1)变送器型号可根据选型规格表按需要确定。

2)选型规格表中的数字、符号必须填写清楚、准确无误。

3)如有正负迁移,必须注明迁移量数值。

4)差压变送器如需杨三阀组、节流装置,砖雕另行注明。

5)变送器根据用户规定的量程校验。如果用户无规定,变送器调校至最大量程,这种校验将在室温、常压下进行。

6)需要标注工位号时,应在订货时注明。

7)选购远传变送器时,还应根据不同远传法兰选型表按砖雕确定。

8)如果远传变送器要在真空场合和高温场合下使用,订货时要特殊标明。

9)接触介质O形密封玩的材料有丁晴橡胶和氟橡胶等。
