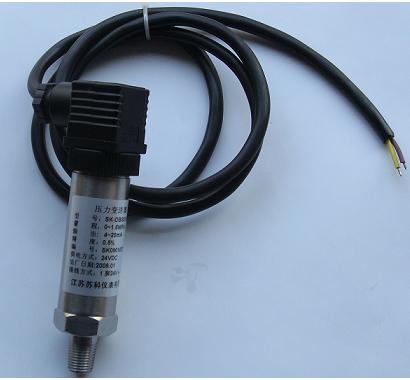

316不锈钢压力变送器

关键字:316不锈钢压力变送器

 产品概述HAKK-316不锈钢压力变送器选用进口压力芯片,敏感元件采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥,用微机械加工技术在电桥下形成压力敏感膜片。当压力作用在膜片上时,电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。我们在惠斯通电桥上加上直流电源,就会产生一个直流电压信号的输出。经过二次转换线路,实现两线制4~20MA输出。采用不锈钢外壳隔离防腐,外形设计精巧,安装十分简便。

产品特点HAKK-316不锈钢压力变送器有灵敏度高、精度高、抗过载能力强。 采用进口传感器制造,传感器和放大电路高度集成;不锈钢机电一体化,电路零点和增益无须调整;抗干扰能力强,耐酸碱,长期稳定可靠。

主要技术指标

量程范围:表压:0-5KPa-3.5MPa    绝压:0-2KPa-120MPa    密封表压:0-7MPa-120MPa    负压:-100KPa-700KPa
多种标准信号输出:0100mVDC15VDC420mADC(二线制
)
量程:0-5,20,70,200,350,700KPa/0-0.7,2.0,3.5,7,20,35,100MPa

精度:0.5%FS(更高精度,请联系我们)

介质:与不锈钢兼容的流体
压力接口:1/4″NPT(如需其他接口,请与厂家联系)
过载压力:两倍满量程
供电:5VDC10-30VDC
输出::0100mVDC15VDC420mADC(二线制
)
电气连接:2英尺电缆(其他规格请与我们联系)

工作温度:-2080(更高温度请与我们联系)
温度补偿: 055℃



选型表

HAKK-316

代码
量程范围
A
0-5KPa-20KPa
B
0-20KPa-70KPa
C
0-70KPa-350KPa
D
0-200KPa-700KPa
E
0-0.7MPa-3.5MPa
F
0-2.0MPa-7MPa
G
0-7MPa-35MPa
H
0-20MPa-100MPa

代码
精度等级
0.1%
0.25%
0.5%

代码
输出代号
E
4-20mADC二线
K
0-10mA
M
用户约定

代码
压力连接
R
标准型(M20×1.5)
P
齐平膜
O
按用户尺寸加工

代码
电气连接
C1
电缆引出式(防护等级IP65)
C2
接插式连接式(防护等级IP65)
M
用户约定

代码
选项
Lm
电缆引出长度(m)
i
本安型iaCT6
T
船用型
Z
转换接头
S
散热器(M20×1.5,介质温度<200
C
选用陶瓷传感器
F
用于负压测量
A
用于绝压测量
Y
用户约定
