概述

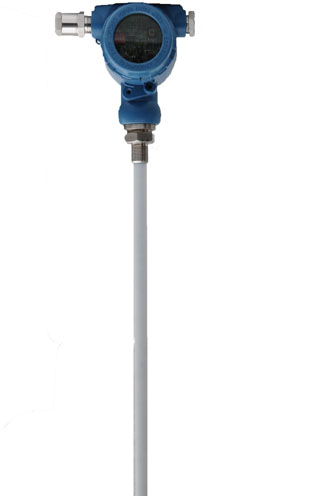

HAKK-600系列射频电容液位变送器用A32射频电容物位计可以解决大多数高温，高压，腐蚀性液位的测量。射频电容液位变送器采用美国公司射频电容技术和芯片及聚四氟乙烯做绝缘材料。与双法兰液位计，浮筒式液位计，同位素式液位计相比，它是一种简单，耐用，方便的仪表。
特点:
结构简单，安装容易。
耐腐蚀性强，用聚四氟乙烯做探杆。
耐高温，一般为200℃，特殊可达到1000℃。
耐高压，最高压为32MPa。
原理和用途：
如果将探杆和容器壁视做两块相互平行的电极板，被测液体视做它们之间的介质，那么一个简单的电容形成了。当液位上升时，电容量就会增加，射频电路将这一变化转换为模拟信号输出。 酸类，碱类，氯化物，有机溶剂，液态CO2，氨水，PVC粉料，灰料，油水界面，中药等液体位测量。
技术性能 选型指南
量程： 0-125～3000mm（杆式）
精度： 0.5%
供电： 24VDC
输出： 4-20mA
电子部分工作温度： -40-85℃
防护等级： IP65
防爆等级： dIICT6
请注明实际压力：
例：A32C（150）3K2N2IM5聚四氟杆式　长度1500mm　常温 304法兰　参考电极　本安　带显示
注意：订货时厂家将对选型提出具体意见
项目型谱说明
A32 A32物位变送器　　
探头类型 　　
A揽式 　　
B不锈

选型表



代号	名称
KK601	射频电容液位变送器
KK602	射频电容物位计
	代号	介质
	F	腐蚀性介质
	N	非腐蚀性介质
		代号	介质温度
		T	高温
		L	常温
			代号	测量形式
			P	缆式测量
			B	杆式测量
				代号	精度
				B	0.25%F.S
				C	0.5%F.S
					代号	安装形式
					1	M20×1.5安装螺纹
					2	M27×2安装螺纹
					3	法兰安装
					4	特殊安装(用户给定)
						代号	表头形式
						M0	无
						M1	指针表头
						M2	数字表头
							代号	防爆方式
							I	本安防爆
							D	隔离防爆
