一、产品介绍

HAKK-RB3000蓝屏通用型无纸记录仪系列为1-16路万能输入蓝色液晶显示无纸记录仪，采用基于ARM内核的32位高档处理器，实现高速信息采集和处理，32M大容量闪存芯片可实现超长时间数据存储。HAKK-RB3000蓝屏通用型无纸记录仪可以输入标准电流、标准电压、热电偶、热电阻等信号。该无纸记录仪具有传感器隔离配电、继电器输出、温压补偿、、历史数据转存及远程通讯功能。

二、功能特点

1、5.1英寸160X128点阵蓝色图形液晶显示屏，LED背光、画面丰富，信息量大； 2、采用基于ARM的高速、高性能微处理器，可以同时实现8路信号的检测、记录、显示和报警； 3、采用大容量FLASH闪存芯片存储历史数据，超常时间数据存储，掉电永不丢失数据； 4、全隔离万能输入，可输入多种信号，无需更换硬件，通过仪表组态即可； 5、工程量显示数值范围宽，累积值可达4294967295； 6、中文菜单组态、显示通道号、工程单位、流量累积、温压补偿，软件密码锁保护用户组态安全； 7、 报警显示，同时指示各路通道的下下限、下限、上限、上上限报警； 8、显示精度高：数字、曲线及棒图显示基本误差为±0.5%FS； 9、数据转存，使用USB接口存储体备份或转存历史数据； 10、标准串行通讯接口：RS485或和RS232； 11、可外接微型打印机，满足用户现场打印的需要； 12、金属外壳，允许在恶劣的环境下使用。

三、技术指标

显示器	5.1英寸160X128点阵蓝色图形液晶显示屏，LED背光
基本误差	±0.5%FS
输入规格	全隔离万能输入：1~16通道信号输入，通道间完全隔离，隔离电压1000V：  （1）标准信号：0~10mA DC、0~5V DC、1~5V DC、4~20mA DC； （2）热电偶：WR25型、B型、E型、J型、K型、S型、T型、R型； （3）热电阻：Pt100、Cu50； （4）根据用户要求定制。
输出规格	最多8路继电器输出，250VAC 3A，30VDC 3A，默认为常开触点
累积范围	0~4294967295；
通讯、打印	通讯接口：RS232C或RS485；波特率：1200、2400、9600、19200 打印接口：RS232C直接连接串行微型打印机
记录时间	时间间隔1秒~300秒任意设定。 记录时间（天）=96X记录间隔/通道数
数据备份和转存	USB接口
热电偶冷端补偿误差	<±0.5℃
断电保护	内置FLASH存储器，保护参数和历史数据
供电电源	170~264AVC，50Hz±5%
环境温度	0~50℃
环境湿度	0~85%RH

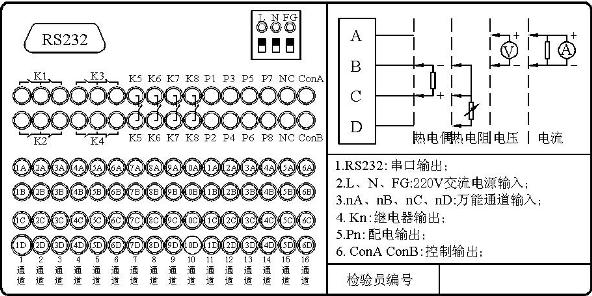

四、安装和接线
