您当前的位置：首页   <   显示仪表系列   <   液晶型流量积算仪

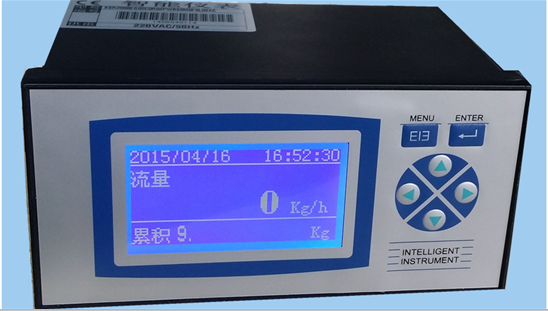

液晶型流量积算仪

关键字：液晶型流量积算仪





补偿类型：    温度压力双补偿
流量输入：    4-20mA、频率等
输出信号：    4-20mA
报警方式：    2个继电器
供电电源：    220V AC
外形尺寸：    160mm×80mm×110mm（宽×高×深）








产品概述



      HAKK-908LCD液晶型流量积算仪以微处理器为基础、功能齐全、有通讯能力、能与各种流量变送器、传感器配合使用。如：孔板，弯管，电磁，超声，涡街（电流/频率）等，由于进行了周密的可靠性设计，使仪表具有良好的电磁兼容性和可靠性。

〖仪表能对下列流体进行准确的联机运算〗
蒸 汽 …… 根据IAPWS-IF97公式计算蒸汽的质量流量和热量流量；
一般气体 …… 温度、压力补偿测量标准体积流量和质量流量，包括湿气体的干部分流量计算和“压缩系数”（Z）补偿；
天 然 气 ……温度、压力补偿测量标准体积流量和质量流量，包括天然气“超压缩系数”（Fpv）补偿；
液 体 …… 温度补偿或密度补偿测量标准体积流量和质量流量。


产品特点
■ 可接受以下几种输入信号
（1）测定流量输入信号
模拟流量信号（AI1）：差压或线性流量信号（4-20mA DC、0-10mA DC或0-20mA DC）
频率流量信号（f）：1-10,000Hz
（2）测定压力输入信号（AI2）
压力变送器模拟信号（4-20mA DC、0-10mA DC或0-20mA DC）。
（3）测定温度输入信号
热电阻Pt100或者K、E、T分度热电偶信号。
温度变送器模拟信号（AI3）：（4-20mA DC、0-10mA DC或0-20mA DC）。
■ 流量、温度或压力的输入信号均可以为0-5V DC或1-5V DC，须订货时说明。
■ 可提供变送器+24V DC、+12V DC供电电源（有短路保护功能），以简化系统、节省投资。
■ 可提供累积量，瞬时量，温度，压力等的上下限报警功能，以及累积量脉冲输出功能。
■ 简单的容错功能：温度、压力补偿测量信号异常时，用对应的手动设定值进行补偿运算。
■ 仪表时钟和无纸记录功能为计量管理带来了方便。
■ 丰富的自诊断功能使仪表更易使用和维护。
■ 密码设定可防止未经授权的人员改变已设定的数据。
■ 仪表内部不设任何电位器、编码开关等可调器件，从而提高仪表的耐振性、稳定性和可靠性。
■ 特殊设计的WDT电路、上电复位电路确保仪表通电运行正常，使用可靠性高的铁电存储器，断电数据不丢失，保护时间10年。
■ 能与上位计算机进行数据通讯，组成能源计量网络系统。
■ 除了常规的温度补偿、压力补偿、温度压力补偿外，该表还可对：
·一般气体的“压缩系数”（Z）进行补偿；
·天然气的“超压缩系数”（Fpv）进行补偿；
·流量系数非线性进行补偿,协议流量上下限功能；
·差压式流量计流束膨胀系数进行补偿；
·特别是该表在蒸汽流量测量、湿气体的干部分流量测量方面十分完善。
■ 采用组态方式工作，一台流量积算仪具备以上所有功能。对用户来说，无需知道工况参数、传感器参数就可选用本表解决各种流量测量问题。
主要技术参数
■ 测定输入信号
（1）测定流量输入信号
模拟流量信号（AI1）：
4-20mA DC、0-10mA DC或0-20mA DC，键盘设定选择。
提供+24VDC外供电源，用于二线制4-20mADC变送器供电，负载能力为30mA,带过流保护。
频率流量信号（f）：
波形：矩形、正弦、三角波形。
幅值：低电平0-2V，高电平5-24V（可根据用户要求）。
频率：1-10,000Hz。  输入电阻：5KΩ。
提供+24VDC和12VDC独立外供电源，用于频率式流量变送器供电，频率流量信号输入与主机隔离, 二者选一,保证负载能力为100mA,带过流保护。
（2）测定压力输入信号（AI2）
4-20mA DC、0-10mA DC或0-20mA DC，键盘设定选择。
提供+24VDC外供电源，用于二线制4-20mADC变送器供电，负载能力为30mA,带过流保护。
（3）测定温度输入信号 (-200-560℃)
热 电 阻；Pt100分度     三线制输入，单线电阻≤10Ω
热 电 偶：K、E、T分度等
模拟温度信号（AI3）：4-20mA DC、0-10mA DC或0-20mA DC，键盘设定选择。
  提供+24VDC外供电源，用于二线制4-20mADC变送器供电，负载能力为30mA,带过流保护。
■模拟变送输出信号
4-20mA DC、0-10mA DC或0-20mA DC，键盘设定选择；
可以选择流量,压力或温度等信号变送输出.
负载电阻：0-500Ω（4-20mA DC或0-20mA DC）
0-1000Ω（0-10mA DC）
数据更新周期：≤0.3S
■ 报警继电器触点容量: AC 220V 3A或DC 24V 5A(阻性负载)
■ 基本误差
频率信号输入：读数的0.1%
电阻电偶输入：±0.3℃（t≤300℃时）
读数的0.1%（t﹥300℃时）
电压电流输入：满量程的±0.1%
电  流 输 出：满量程的±0.2%
补偿后流量显示；满量程的±0.2%
■ 补偿范围
蒸  汽： 压力 0.1-22MPa abs
          温度 0-374℃（饱和蒸汽）
         100-560℃（过热蒸汽）
一般气体： 压力 任意
      温度 -200-560 ℃
天 然 气： 压力 0-14MPa G
      温度 -40-115 ℃
      密度 0.554-0.750 kg/m3
      N2、CO2含量（%） 0-15 %
液  体： 温度 -200-560 ℃
■  通讯接口：  EIA RS-485串行接口（光电隔离），安全的防雷电路设计
EIA RS-232串行接口（光电隔离）
可以同时带有两路串行接口，可任意选择为RS-485或RS-232。（订货时需要说明）
通讯速率：可选（19200、9600、4800、1200波特率）
传输介质；双绞线
■ 断电数据保护时间：10年
■ 交流电源：220V+10%-15%，50Hz±5%     功耗：小于8W
■ 直流电源：24V+10%-15%          功耗：小于8W




接线图
