回路供电温度变送器(二线制)
关键字:回路供电温度变送器(二线制)
回路供电温度变送器是DDZ系列仪表中的现场安装式温度变送器单元,与工业热电偶、热电阻配套使用,它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4~20mA、0~10mA的输出信号。
该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
产品特点
智能输入热电阻、热电偶信号
高精度,数字分段线性化
电气隔离,绝缘强度1KV Ac(1分钟)
两线制技术,4~20mA模拟量输出
手持式中文编程器组态
35mm导轨式安装
技术参数
响应时间:≤2S(10%~90%)
测量误差:
热电阻:0.2℃或0.2%F.S
热电偶:1℃或0.2%F.S(不包括冷端补偿误差)
以上%是相对设定的测量范围,为引用误差。应用时取绝对误差、引用误差的较大值。
温度漂移:≤100ppm/℃(环境温度对+20℃的偏离)
电压影响:≤±0.01%/V(偏移24V)
输出信号:4~20mA
故障输出:输入断线时,输出可设为最小值(约3.900mA)、最大值(20.500mA)、固定值(由用户自己设定);默认为最小值。
负载电阻(RL):≤(Vin-12V)/0.021A
选型方法
测量温度范围

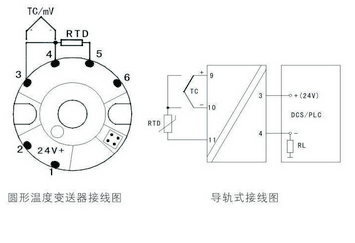

接线图:
|
