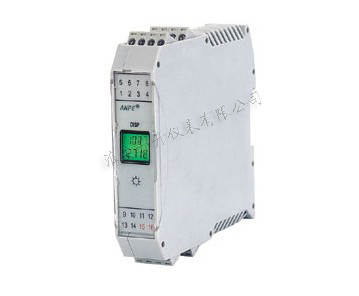

液晶型智能调理器
关键字：液晶型智能调理器
性能简介：
HAKK-TLA系列液晶型智能调理器万能信号输入，通过编程器设置可使本产品输入热电偶。热电阻、电流、电压等信号，同一台产品可具备温度变送器、隔离器、配电器、毫伏变送器等功能，并且输入输出的种类和量程可在线设置。输入的信号经运算、干扰抑制等处理后，变送输出隔离的单路或双路线性的电流或电压信号，并保证输入、输出、电源之间的电气隔离性能。
技术特点：
HAKK-TLA系列液晶型智能调理器输入、输出可任意设置的智能化功能是本产品最大的技术优势，同是，本产品在对高、低频干扰信号的抑制方面均有着优异表现，即使在大功率变频控制系统中依然能够可靠应用，内部采用数字化调校、无零点及满度电位器、自动动态校准零点、温度漂移自动补偿等诸多先进技术，并符合IEC-61000-4-4：1995中所规定的第四类工业现场环境（恶劣工业现场）对产品的抗电磁干扰要求，这一系列的应用使产品的稳定性及可靠性得到科学的保证。
本产品还采用了测量、输出值同步液晶数字显示技术，可在线观测实际输入、理论输出值，同时实现了在线故障自诊断，以上各项技术领先国际先进水平。
适用性：
HAKK-TLA系列液晶型智能调理器取代传统的各类变送仪表，其可编程性使本产品具有极为广泛的适用性及灵活性。本产品可以与单元组合仪表及DCS、PLC等系统配套使用，在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。
技术参数：
系统传输准确度：±0.1%×F·S
液晶数字显示位：双行四位显示，浮点小数
显示分辨率：±末位1个字
冷端温度补偿精准度：±1℃（预热时间30分钟）
测量热电阻时允许的引线电阻：≤15Ω
外供电电压：空载不高于28V，满载不低于22V。
输入阻抗：电流：≤60Ω；电压：≥500KΩ
电流输出允许外接的负载阻抗：
4-20mA输出时0~300Ω；0-10mA输出时0~600Ω，
0（1）~5V：≥500KΩ；0~10V：≥1MΩ
需要更大的负载能力请在订货时说明。
供电电源：交流：AC 95~265V
直流：DC 20~32V
输入功率：0.9~1.8W
HAKK-TLA系列液晶型智能调理器选型方法
输入信号类型：
直流电流：0-10mA，0-20mA，4-20mA
直流电压：0-5V、1-5V、0-10V
热电偶：K、E、S、B、R、T、J、N
毫伏信号：0-20mV、0-75 mV、0-100 mV
热电阻：Pt100、Cu50、Cu100、BA1、BA2、G
输出信号类型：
直流电流：0-10mA，0-20mA，4-20mA
直流电压：0-5V、1-5V、0-10V
输入信号、输出信号及量程，在订货时确定，也可以自行编程。
输入信号断线时的输出状态及指示：
输出状态有跟随方式、报警方式。
配电保护（配电器特有功能）：
由于智能模块仪表具有配电功能，可对外接仪表供电，为了防止配电电源短路，因此需要实现短路保护功能。当输入端电流大于30mA时进入保护状态。当短路故障消失后，仪表正常运行。
说明：
1. 单回路输入最多可以有两路输出。
2. 220V供电产品的电源接线图中电源端子L、N之间，L接相线，N接零线。
3. 如接地线可靠接地，可确保本产品符合IEC61000-4-4:1995中第三类工业现场环境对抗电磁干扰的要求，如不接地线则会降低该项指标，但仍然可保证符合第二类一下的工业现场环境的应用，这已适用于绝大部分的工业现场。
校准
本产品采用智能化数字化设计，可长期保证准确度在规定范围之内。如需校准请选配本公司提供的专用手持式中文编程器进行操作。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
