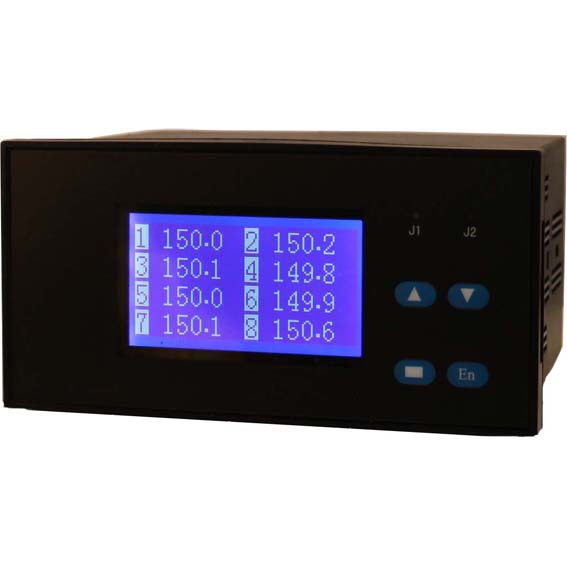

八通道液晶显示调节仪
关键字：八通道液晶显示调节仪
概述 HAKK-408八通道液晶显示调节仪系列产品采用表面封装模块化工艺，大大提高了仪表的抗干扰能力，具有显示、控制、变送、通讯、万能信号输入等功能，适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。可广泛用于电力、冶金、化工、石化、造纸印染、酿造、烟草、航天基地等领域。
HAKK-408八通道液晶显示调节仪采用最新无跳线技术，使输入端口具备万能信号输入功能，只需通过改变内部参数，即可实现多种输入信号（各种热电偶、热电阻、远传压力、mV、标准电压/标准电流信号）之间的轻松切换。线路板经过优化设计及生产工艺不断完善，降低了温度漂移，提高了抗干扰性能确保产品在长期工作中的稳定性的稳定性和可靠性。采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。输出回路均采用光电隔离, 抗干扰能力强。可带串行通讯接口，可与各种带串行接口的设备进行双向通讯，组成网络控制系统。具备多种标准外形尺寸,能适用各种测量控制场合。整机采用卡入式结构,安装十分简便。
二、 适用范围
HAKK-408智能八通道数字显示控制仪表是智能型、高精度的多回路数显温度、压力、液位、测力、扭矩等物理量控制测量仪表，与八路温度、压力、液位、测力、扭矩传感器及变送器配接可构成各种量程和规格的温度、压力、液位测力、扭矩测控系统。(可以测量电压,电流,转速,频率等各种参数,可与PLC变频器配接构成各种测量系统。可以带峰值，谷值。订货请来电说明。)
三、功能特点
万能输入功能（定货时最好把每路输入类型Sn定准）
自动校准和人工校准功能
多重保护、隔离设计、抗干扰能力强、可靠性高
良好的软件平台，具备二次开发能力，以满足特殊的功能
先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便
四、主要技术指标
基本误差：0.5％FS或 0.2％FS±1个字
分 辨 力：1/20000、14位A/D转换器（最大18位A/D转换器，订货时注明）
显示方式：LCD宽温蓝屏液晶显示。（
输入信号：模拟量·热电偶: B、S、K、E、J、T、WRe 等
·热电阻: Pt100、Cu50、Pt100.1
·电 流: 0～10mA、4mA～20mA等（输入阻抗≤250Ω）
·电 压: 0～5V、1V～5V、mV等（输入阻抗≥1MΩ）
·远传压力电阻：（1～379）Ω(订货时请注明)
采样周期：0.2S（10~200次/秒，用户可选）
开关量报警输出：二限报警或四限报警，报警方式、报警灵敏度可设置，继电器输出触点容量 AC220V/3A或AC220V/1A。（最多每路可带2路继电器报警输出，用户订货时需注明）
变送输出：·DC 4mA～20mA (负载电阻≤300Ω)
·DC 0～10mA (负载电阻≤1.5KΩ)
·DC 1V～5V (负载电阻≥250KΩ)
·DC 0～5V (负载电阻≥250KΩ)
（最多每路可带2路模拟量输出，用户订货时需注明）。
特 性：控制方式·可选择上限、下限或上上限、下下限控制
控制设定值·控制设定值和回差值全量程内自由设定
温度补偿·0～50℃温度自动补偿
参数设定·面板轻触式按键数字设定·参数设定值断电后永久保存
·参数设定值密码锁定
保护方式·热电偶热电阻输入断线报警·继电器输出状态LED指示
·输入超／欠量程报警·输入超范围闪烁报警
·工作异常自动复位
环境温度：(-20～70)℃（常温下开机运行30分钟后,可逐渐承受极限温度）
(0～50)℃(热电偶信号输入)
相对湿度：≤85% 无凝露避免在带有腐蚀性和易燃易爆气体中使用
通讯输出：接口方式——隔离串行双向通讯接口RS485/ RS232/Modem
波特率——1200～9600bps内部自由设定
馈电输出：DC24V/30mA（最大400mA，订货时注明）
电 源：开关电源 85～265VAC/DC24V 功耗4W以下
型号说明
型号举例：HAKK-808B1B2X3X4V24_4-20、HAKK-40G输入信号均为4～20mA ，第一、第二通道分别带1个报警控制输出，第三、第四通道带模拟量变送输出，带DC24V馈电输出，供电电源200VAC。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
.jpg)
|
