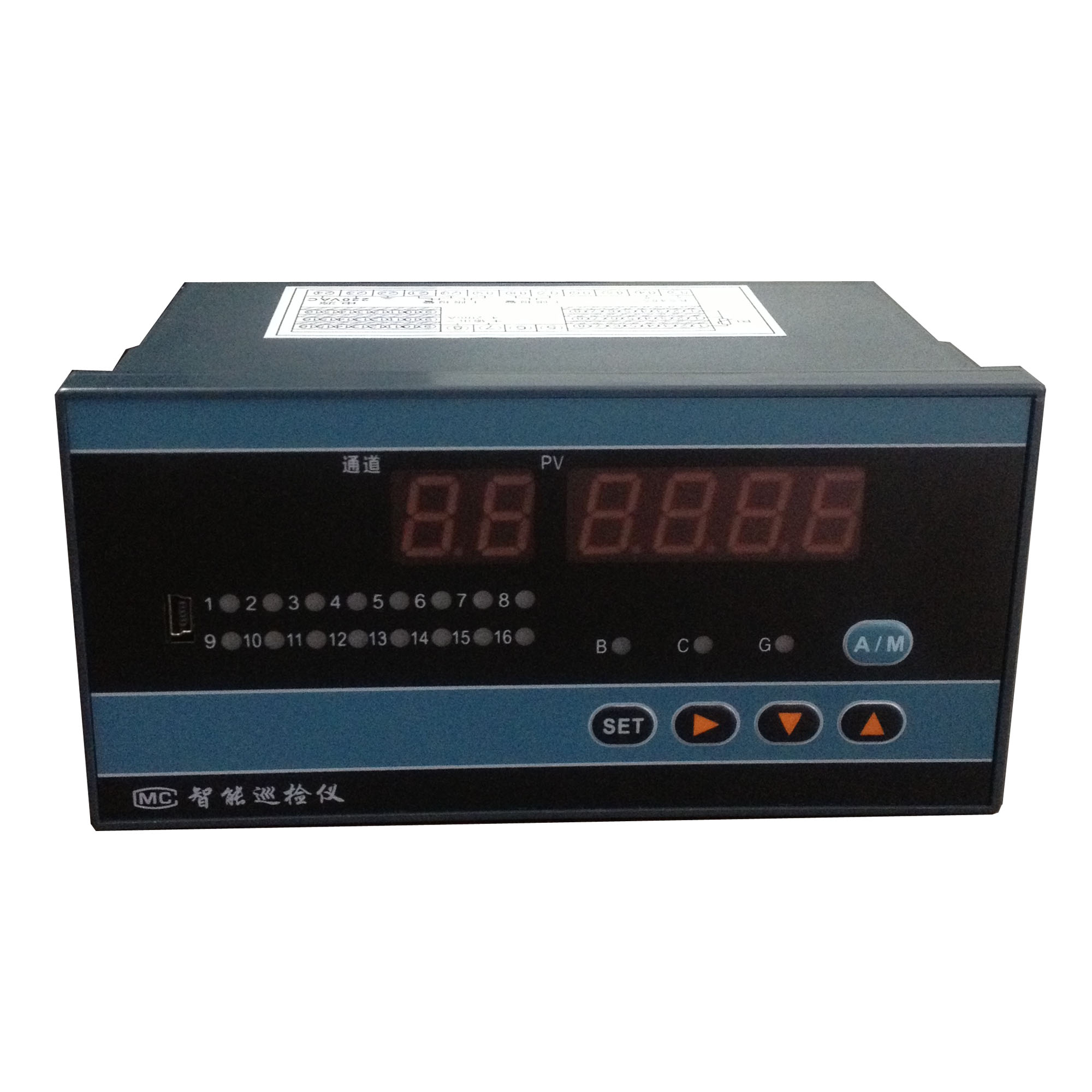

XMDA

□□□□□□□□

说明

设计序列

9

9000系列仪表

显示方式

1 2 3 4 5

测量+巡检通路 测量+巡检通道+报警点（灯报警) 测量+巡检通道+报警点(灯报警) 四屏显示 单屏+四光柱

输入方式(同一种信号)

1 2 3 4 5

配热电偶(E、K、S、B、J、T、R、N) 配热电阻(Pt100、Cu50、Cu100、BA1、BA2、G) 配直流电流(0～10mA、4～20mA) 配直流电压(0～5V、1-5V、0～20mV、0～75mV、0～200mV) 配用远传压力电阻值及线性电阻值(0～400Ω)

控制输出 及调节方式

0 1 2 3 4 5 6 7 8

只巡检各通路测量值，无控制 各巡检通路统一设置上限、下限报警值 各巡检通路独立设置上限、下限报警值 各巡检通路统一设置上限、下限报警值，分别由各通路报警灯或数码管显示 各巡检通路独立设置上限、下限报警值，分别由各通路报警灯或数码管显示 仪表的1～4路独立使用SP1、SP2、SP3、SP4四个设定值，5～16路仅作指示 即时值或平均值的上限或下限报警(SP3或SP4) SP3的设定值监视所有巡检点的上限和下限报警 各路可分别指定SP1、SP2、SP3、SP4四个设定值(1路最多指定2个设定值）

巡检通路

1 2 3 4 5 6 7 8

4路巡检 8路巡检 12路巡检 16路巡检 20路巡检 24路巡检 28路巡检 32路巡检

外形尺寸

H V F

横式160×80开孔152×76 竖式80×160开孔76×152 方式96×96开孔92×92

变送输出

A B C D E F

无变送输出 0～10mA变送输出 4～20mA变送输出 0～5V变送输出 1～5V变送输出 特殊信号变送输出

变送输出值选择

1 2 3 4

即时值 最大值 最小值 平均值

定时供能

S

缺省为无定时功能 带定时功能

供外24V 直流电源

P

缺省为无24V直流电源输出 带24V直流电源输出(可做二线制变送器电源)

通讯接口

T

缺省为不带通讯接口 带RS485或RS232通讯接口

供电电源

K V W

缺省为220V.AC 开关电源85～260VAC 开关电源18～36VDC或18～36VAC
