概述

  HAKK-L2000C系列智能开关式射频导纳料位仪是一套有独特创意和适用面广的高度智能化 物位控制仪表，射频导纳料位仪是在智能射频料位的技术基础上研制出来 的能够克服以往传统的测量方式对精度的影响和复杂的调校 步骤给用户带来的烦恼。智能开关式射频导纳料位仪测量精度高，免维 护，使用成本低。产品广泛应用于石化、食品、冶金、电力、 矿业、水利、制药等领域。

射频导纳料位计的详细资料：

射频导纳料位计仪表特点 ■通用性强： 应用于各种场合，飞灰，颗粒、粉体、液体、粘稠、导电和非导电物料。 ■抗粘电路： 采用抗粘附电子线路可以消除物料粘附而产生的虚假信号。 ■探头可拆式： 探头与控制器可分离，镀金触针连接，安装拆除不影响进出料。 ■探头耐高低温：探头适合-80℃至l80℃的工作环境，还提供棒式；平板式陶瓷高温探头（耐温800度）。 ■输出容量大： 采用容量为2A，220Vac的继电器触点输出，并有状态灯显示工作状态．0-30秒延时功能。 ■贴片技术： 使电子线路抗振性更强，电路参数更稳定和可靠。 ■浪压技术： 提高了探头的使用压力。

射频导纳料位计技术参数 继电器容量：DPDT，额定2A，220Vac或1.5A，28VDC 延时：0-30秒连续可调 电源：220Vac或24V/dc 功率：3W 感应度：0．3pF-800pF 物料温度：-80℃至180℃（大于180℃可用高温探头） 电路耐温：-40℃至66℃ 失电保护：高低模式，现场可调 外壳：IP65，重型铸铝外壳 探头参数 安装螺纹：l＂NPT 探头材料：不锈钢、Teflon 接液介质：不锈钢 电气接口：PGll或3／4＂NPT 工作压力和温度关系：25kg/cm2@-80℃ 　　　　　　　　　　20kg/cm2@38℃ 　　　　　　　　　　10kg/cm2@85℃ 　　　　　　　　　　5kkg/cm2@120℃ 　　　　　　　　　　Okg/cm2@180℃

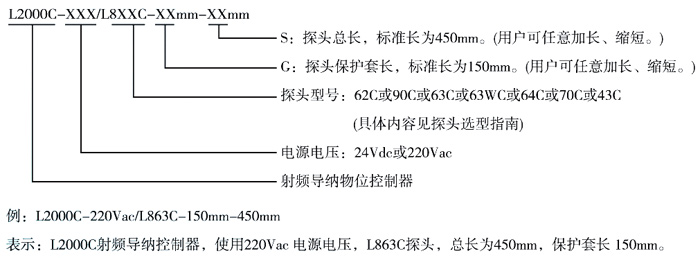

射频导纳料位计选型指南

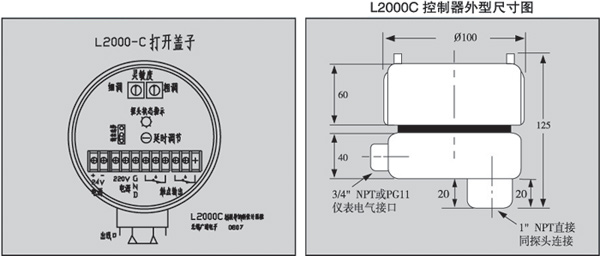

L2000C控制器电气接线图

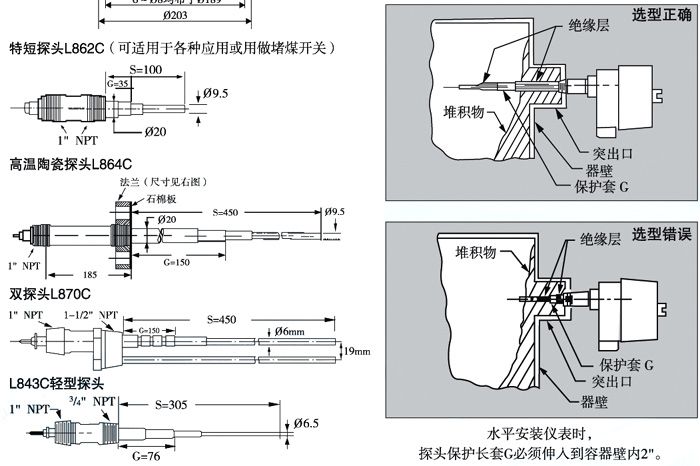

探头选型指南

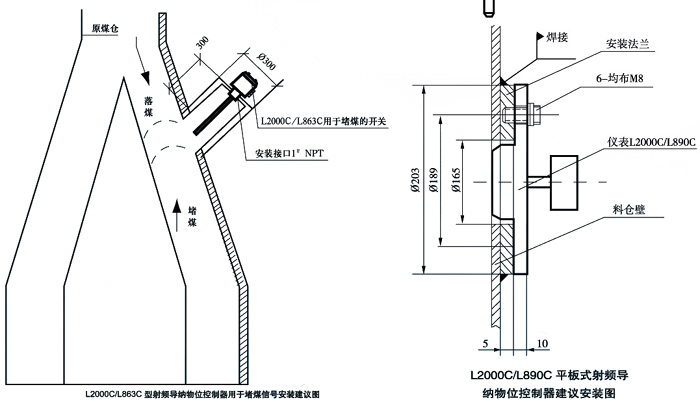

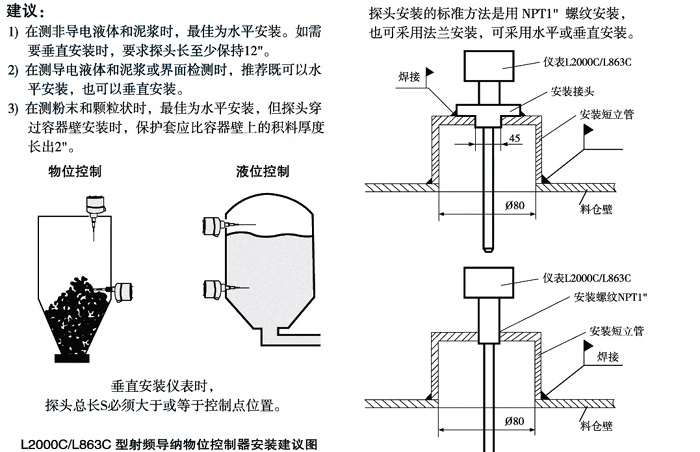

安装指导

校准

1)灵敏度的校正

当进行调节时，请注意这些总的规则： *将2个灵敏度调节电位器顺时针旋转增加灵敏度。 *当两个灵敏度控制调好后，红色灯亮．表示探头上“有”物料存在．绿色灯亮．表示(无)物料存在。 *安装方法有水平或垂直两种。为保证设备稳定工作应有5分钟预热。调节位置和指示灯参见图例。 A)测量非导电物料，调节细(P)灵敏度控制到中间位置，然后慢慢调节粗(c)灵敏度直到状态灯刚刚变绿点，记下“空”的位置。然后，将探头插入物料重调细(n灵敏度控制(不接触粗调灵敏度)刚好变为红点，记下它的位置。注意两个记号的不同，并且重调细(P)灵敏度控制到两记号的中间位置。这就是一个完整的调试过程。 注意：细调可旋转的角度应有20度，如果少于20度，请与厂家商量。建议对于非水基工艺液体(不导电液体)最好的安装方法是垂直安装．当液体到达探头loom时报警。 B)对于水基液体(导电液体)(金属容器)：反时针调节灵敏度粗调(c)至最大，因为导电液体容易测量，只需碰到传感探头即可，这个过程提供最大的抗粘附能山。这是个完整的调节过程。 C)对于水基液体(导电)非金属容器)：参照A)，但细调(F)为正好绿色位置。有料)

2)时间延时

L2000-C包括0-30秒可调时间延时，有延时开；延时关模式。这种模式典型的用处是消除控制继电器的(抖动)，或者控制循环顺序。 出厂时延时控制设为零(反时针到底位置)。当用延时来消除继电器抖动时，仅要求旋转很少的角度。延时将导致在工艺物位控制点的上面或下面摆动，但平均物位仍等于控制点．超过量和不到量与延时比例有关。 注意：一般情况延时为零

3)失电保护模式选择

故障报警工作反映大多数主要的故障情况．包括电源的故障，这将引起控制继电器释放电压。因此，继电器释放电压的状态被称为故障报警。这个动作由靠近控制面板中央位置(延时调节左边)的一个小的跳节器完成。参见图。(H)位置显示高位报警， “L”位置显示低位报警。

射频导纳料位计快速校准方法

1、将探头和表头按正确方法连接好，接上电源。注意电源电压是否正确。预热3分钟。 2、仪表面板上的3个电位器可调范围在8点钟到4点钟范围，不能360度旋转，否则损坏电位器。绿灯代表正常状态，红灯代表报警状态。 3、电位器F—代表细调(简称F)：电位器C——代表粗调(简称C)；电位器DLY—代表延时输出(简称DLY)：延时时间0-30秒)，可任意设置或关闭。 4、一般情况，将失电保护(FALLSAFE)插片放在L的位置上，关闭延时(逆时针旋转到底)。 5、将F放在l 2点钟的位置上，调节C，在10---2点钟位置左右打到临界点(先顺时针绿灯翻转到红灯，再逆时针红灯翻转到绿灯的位置)，此位置称为监界点。如果通电后已经是红灯，则逆时针调节C，当红灯变为绿灯时，即为临界点。 6、再顺时针调节F，找到一个更加精确的临界点。此时应显示绿灯状态。 7、(a)如果是应用于粉灰系统，则把F从临界点位逆时针旋转20度左右即可。
